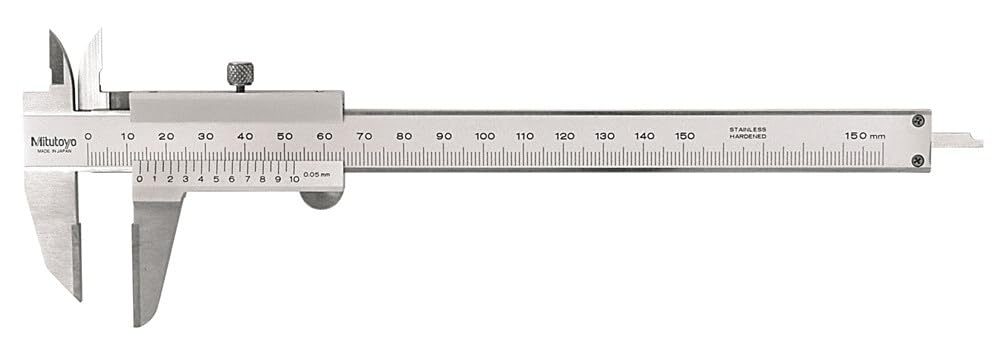

La pinza Mitutoyo 536-221 Scribing Vernier realiza mediciones precisas de 0,05 mm, para aplicaciones que requieren altos niveles de precisión, especialmente en investigación científica y en industrias donde las piezas deben encajar exactamente. Esta pinza tiene mandíbulas afiladas y con punta de carburo para facilitar el grabado fino en las piezas de trabajo.

La pinza vernier tiene una escala fija (principal) y una escala móvil (vernier). La escala vernier se mueve sobre la regla de escala principal para dar una medición fraccional que se añade a la medición de la escala principal para lograr un resultado más preciso. La escala principal puede estar marcada en pulgadas, milímetros o ambos. La escala vernier puede estar marcada en pulgadas o milímetros. El 536-221 mide en milímetros. Un volante permite una medición rápida y un tornillo giratorio controla el movimiento de la pinza de contacto.

Las medidas 536-221 en unidades métricas. La lectura vernier de la escala inferior es de 0,05 mm. Las escalas se elevan para deslizarse fácilmente y proteger las marcas de graduación. Un volante permite una medición rápida y fácil. Un tornillo de sujeción en la escala superior gira para controlar el movimiento de la escala y bloquea para mantener la posición de la mandíbula deslizante. Pesa 150 g y está hecho de acero inoxidable endurecido con un acabado cromado satinado. Con sus mandíbulas con punta de carburo, la pinza 536-221 permite un buen escrito en las piezas de trabajo. Tiene una longitud de escala principal de 229 mm, una profundidad de mandíbula inferior trasera de 46 mm, una profundidad de mandíbula inferior delantera de 33, una longitud de mandíbula superior de 21,5, una profundidad de mandíbula superior de 17 mm y un ancho de haz de 16 mm. Esta pinza tiene una barra de profundidad. El rango es de 0 – 150 mm es de 0,05 mm, y la precisión está clasificada en + o – 0,05 mm, que cumple con las especificaciones de precisión federales GGG-C-111B.

Las pinzas miden la distancia entre dos lados opuestos de un objeto. Hacen mediciones en el interior, exterior, profundidad o escalonadas, según su tipo. Las pinzas se utilizan comúnmente en arquitectura, metalurgia, ingeniería mecánica, mecanizado, fabricación, carpintería y medicina. Las pinzas más simples tienen dos patas para marcar los dos puntos y requieren una regla para tomar la medición. Las pinzas más complejas usan dos juegos de mandíbulas en lugar de patas y tienen hasta dos escalas graduadas. Los calibradores Vernier, de dial y digitales dan lecturas directas y precisas y son funcionalmente idénticos, con una escala calibrada con una mandíbula fija, y otra mandíbula con un puntero móvil que se desliza a lo largo de la escala. La pinza vernier tiene una escala que se desliza paralela a la escala principal para una lectura fraccional adicional para mejorar la precisión de la medición. La pinza de la esfera tiene un dial circular con un puntero en una cremallera dentada que sustituye a la segunda escala vernier. Al igual que con el vernier, esta segunda medida se añade a la lectura de la escala principal para obtener el resultado. La pinza de dial también se utiliza para medir el diferencial de tamaño entre dos objetos. La pinza digital toma el mismo tipo de mediciones diferenciales que la pinza de dial poniendo a cero la pantalla en cualquier punto de la diapositiva, con una pantalla LCD (reemplazando el dial) que muestra un valor único y fácil de leer tanto en inglés como en unidades métricas. Algunas pinzas digitales pueden contener lecturas de datos entre mediciones y enviarlas a dispositivos de recopilación de datos.

Fundada en Tokio en 1934, Mitutoyo es un líder en el campo de la metrología, produciendo productos de medición de alta calidad, incluyendo productos mecánicos y dimensionales, centrados en micrómetros, calibradores, indicadores y otras herramientas de medición, así como medidores de salida, interfaces, recopiladores de datos y software de análisis. Mitutoyo formó Mitutoyo America Corporation en 1963, que tiene su sede en Aurora, Illinois, con ubicaciones adicionales en los EE.UU. y Canadá.

El Mitutoyo 536-221 se suministra en una caja de plástico ajustada.
