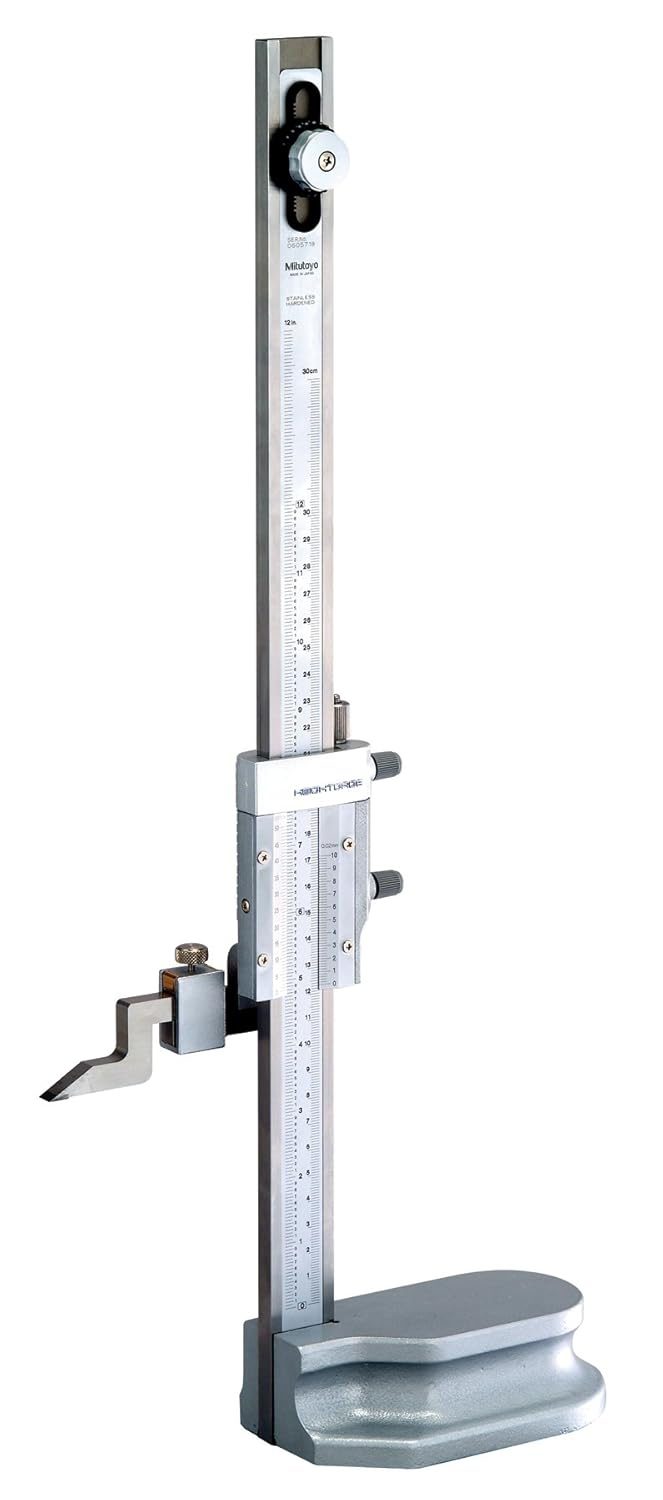

El medidor de altura Mitutoyo 514-103 vernier tiene un rango de medición de 0″ – 12″/0 – 300 mm, y se gradua tanto en pulgadas como en métrico a 0.001″/0.02 mm, con + o – 0.002″/0.04 mm de precisión.

El garabato, utilizado para marcar una posición en una pieza de trabajo, es de 32 mm x 80 mm (alto x ancho), con punta de carburo para mayor dureza y para ayudar a prolongar la vida útil, y se sujeta al calibre mediante una abrazadera de tornillo para un cierre seguro. La base de agarre ayuda a mantener la unidad en posición a mano. Una viga ajustable con una tuerca de bloqueo tipo anillo soporta el reposicionamiento del punto de referencia cero para el cambio manual de la posición de la base. El deslizador y la viga están hechos de acero inoxidable endurecido, con un acabado chapado en cromo satinado sin deslumbramiento que ayuda a resistir el óxido. El medidor de altura pesa 6.83 libras.

Una escala vernier proporciona una medición precisa a través de una segunda escala deslizante que indica dónde se encuentra la medición entre marcas en la escala principal. Un mecanismo de tornillo calibrado soporta ajustes deslizantes finos y uniformes.

Los medidores de altura, también llamados medidores, son instrumentos de medición de precisión que viajan en una columna vertical (también llamada viga) para medir y/o marcar la distancia vertical desde la base de un objeto en unidades finas. La posición vertical del medidor y su puntero adjunto se cambian girando un tornillo calibrado, o una o más ruedas de alimentación. Las rotaciones grabadas se leen desde una escala, una esfera, contadores y/o una visualización electrónica. Una abrazadera de tornillo sujeta el puntero al calibre. El puntero generalmente se afila para actuar como un escribador, y se puede utilizar para marcar una posición en una pieza de trabajo rayando su superficie. En unidades compatibles, el suscriptor puede ser reemplazado por una sonda electrónica de señal táctil. Los medidores de altura se utilizan normalmente en fabricación, mecanizado e ingeniería mecánica.

Mitutoyo fabrica herramientas de medición de precisión, equipos de metrología y sistemas. La empresa fue fundada en Tokio en 1934 y formó Mitutoyo America Corporation en 1963, con sede en Aurora, IL.
